Model Size 34 firmy Haydon Kerk Motion Solutions to siłownik liniowy z silnikiem krokowym o długości 87 mm.

Siłowniki liniowe serii Size 34, 87000 są dostępne w trzech wersjach konstrukcyjnych – z elementami mocującymi, bez elementów mocujących oraz w wersji zewnętrznej.

Dostępne w różnych rozdzielczościach, od 0,0127 mm do 0,127 mm na krok.

Siłownik liniowy z silnikiem krokowym serii Size 34 zapewnia siłę do 220kg (2224 N).

Typowe zastosowania obejmują sprzęt medyczny, obsługę półprzewodników, sterowanie zaworami, stoły X-Y, przyrządy ręczne lub wszędzie tam, gdzie wymagany jest precyzyjny ruch liniowy.

Zadzwoń do mnie Pytanie o produkt

Opis Pytanie o produkt

Specyfikacje:

Nr katalogowy	Wbudowany	87H4(X)-V			87H6(X)-V
	Przesuwny	87F4(X)-V			87F6(X)-V
	Zewnętrzny	E87H4(X)-V			E87H6(X)-V
Okablowanie	Jednostki	Dwubiegunowe			Jednobiegunowe**
Kąt kroku	Kąt	1.8°
Napięcie uzwojenia	VDC	2.85	5	12	5	12
Prąd na fazę	A rms	5.47	3.12	1.3	3.12	1.3
Rezystancja na fazę	ohms (Ω)	0.52	1.6	9.23	1.6	9.23
Indukcyjność na fazę	mH	2.86	8.8	51	4.4	25.5
Pobór mocy	Watts	31.2
Bezwładność wirnika	gcm²	1760
Klasa izolacji		Klasa B (Klasa F dostępna)
Waga	oz (g)	5.1( 2.3 )
Rezystancja izolacji	ohms (Ω)	20

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)
**Napęd jednobiegunowy zapewnia o około 30% mniejszy moment obrotowy niż napęd dwubiegunowy.

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.625″ (15.88 mm)	0.0005	0.0127	3
	0.000625	0.0158*	B
	0.00125	0.0317*	C
	0.0025	0.0635	Y
	0.005	0.127	Z

*wartości przybliżone

Wymiary:

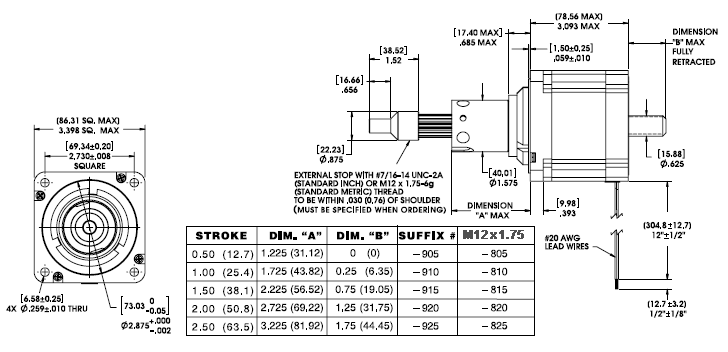

CAPTIVE STEPPER MOTOR – Silnik krokowy z wbudowanym prowadzeniem

Wymiary = (mm) cale

Size 34 Series 87000 Captive Lead-Screw Linear Actuator

Size 34 Series 87000 Captive Linear Actuator Dimensional Drawing

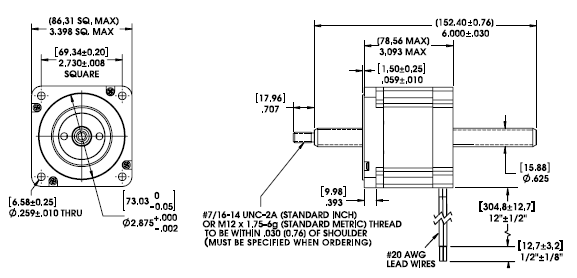

NON-CAPTIVE STEPPER MOTOR – Silnik krokowy przelotowy

Wymiary = (mm) cale

Size 34 Series 87000 Non-Captive Linear Actuator

Size 34 Series 87000 Non-Captive Linear Actuator Dimensional Drawing

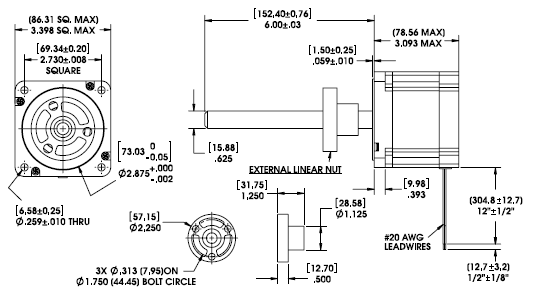

EXTERNAL STEPPER MOTOR – Zewnętrzny silnik krokowy (siłownik liniowy ze śrubą zewnętrzną).

Wymiary = (mm) cale

Size 34 Series 87000 External Linear Actuator

Size 34 Series 87000 External Linear Actuator Dimensional Drawing
