Model Size 23 firmy Haydon Kerk Motion Solutions to siłownik liniowy z silnikiem krokowym o średnicy 57 mm.

Siłowniki liniowe serii Size 23, 57000 są dostępne w trzech wersjach konstrukcyjnych – z elementami mocującymi, bez elementów mocujących oraz w wersji zewnętrznej.

Dostępne w różnych rozdzielczościach, od 0,0079375 mm do 0,0508 mm na krok.

Siłownik liniowy z silnikiem krokowym serii Size 23 zapewnia siłę do 200 funtów (890 N).

Typowe zastosowania obejmują sprzęt medyczny, obsługę półprzewodników, sterowanie zaworami, stoły X-Y, przyrządy ręczne lub wszędzie tam, gdzie wymagany jest precyzyjny ruch liniowy.

Zadzwoń do mnie Pytanie o produkt

Hybrydowy aktuator liniowy Seria 23 57mm

Opis Pytanie o produkt

Specyfikacje:

Kąt kroku 1.8°

Nr katalogowy	Wbudowany	57H4(X)-V			57H6(X)-V
	Przesuwny	57F4(X)-V			57F6(X)-V
	Zewnętrzny	E57H4(X)-V			E57H6(X)-V
Okablowanie	Jednostki	Dwubiegunowe			Jednobiegunowe**
Kąt kroku	Kąt	1.8°
Napięcie uzwojenia	VDC	3.25	5	12	5	12
Prąd na fazę	A rms	2.0	1.3	0.54	1.3	0.54
Rezystancja na fazę	ohms (Ω)	1.63	3.85	22.2	3.85	22.2
Indukcyjność na fazę	mH	3.5	10.5	58	5.3	23.6
Pobór mocy	Watts	13
Bezwładność wirnika	gcm²	166
Klasa izolacji		Klasa B (Klasa F dostępna)
Waga	oz (g)	18( 511 )
Rezystancja izolacji	ohms (Ω)	20

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)
**Napęd jednobiegunowy zapewnia o około 30% mniejszy moment obrotowy niż napęd dwubiegunowy.

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.375″ (9.53 mm)	0.0003125	0.0079*	A
	0.0004167	0.0105*	S
	0.0005	0.0127	3
	0.0008333	0.0211	T
	0.001	0.0254	1
	0.002	0.0508	2

*wartości zbliżone

Kąt kroku 0.9°:

Nr katalogowy	Wbudowany	57K4(X)-V			57K6(X)-V
	Przesuwny	57J4(X)-V			57J6(X)-V
	Zewnętrzny	E57K4(X)-V			E57K6(X)-V
Okablowanie	Jednostki	Bipolar			Unipolar**
Kąt kroku	Kąt	0.9°
Napięcie uzwojenia	VDC	3.25	5	12	5	12
Prąd na fazę	A rms	2.0	1.3	0.54	1.3	0.54
Rezystancja na fazę	ohms (Ω)	1.63	3.85	22.2	3.85	22.2
Indukcyjność na fazę	mH	4.2	13	68	6	27
Pobór mocy	Watts	13
Bezwładność wirnika	gcm²	166
Klasa izolacji		Klasa B (Klasa F dostępna)
Waga	oz (g)	18( 511 )
Rezystancja izolacji	ohms (Ω)	20

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.375″ (9.53 mm)	0.000125	0.0031*	7
	0.00015625	0.003969	P
	0.00020833	0.00529166	X
	0.00025	0.00635	9
	0.0004167	0.01058418	S
	0.0005	0.0127	3
	0.001	0.0254	1

*wartości zbliżone

Wymiary:

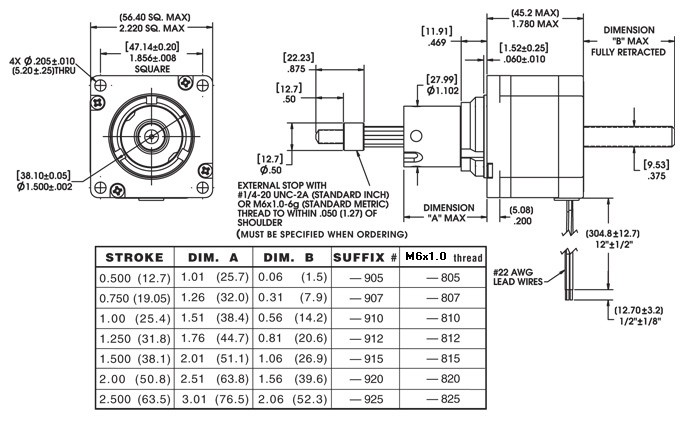

CAPTIVE STEPPER MOTOR – Silnik krokowy z wbudowanym prowadzeniem

Wymiary = (mm) cale

Size 23 Series 57000 Captive Lead-Screw Linear Actuator

Size 23 Series 57000 Captive Linear Actuator Dimensional Drawing

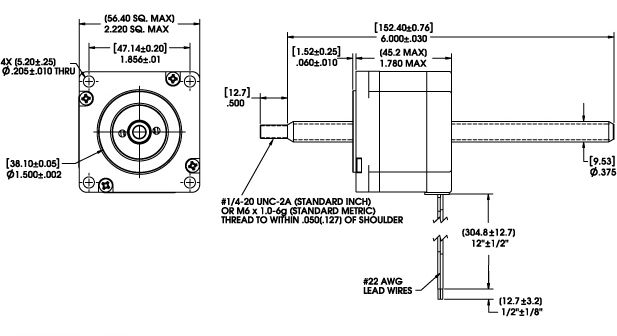

NON-CAPTIVE STEPPER MOTOR – Silnik krokowy przelotowy

Wymiary = (mm) cale

Size 23 Series 57000 Non-Captive Linear Actuator

Size 23 Series 57000 Non-Captive Linear Actuator Dimensional Drawing

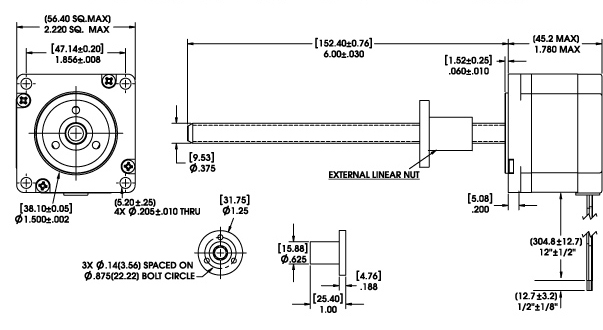

EXTERNAL STEPPER MOTOR – Zewnętrzny silnik krokowy (siłownik liniowy ze śrubą zewnętrzną).

Wymiary = (mm) cale

Size 23 Series 57000 External Linear Actuator

Size 23 Series 57000 External Linear Actuator Dimensional Drawing
