Hybrydowy aktuator liniowy Seria 14 35mm

Zobrazit produktové menu Skrýt produktové menu

Model Size 14 firmy Haydon Kerk Motion Solutions to siłownik liniowy z silnikiem krokowym o średnicy 35 mm.

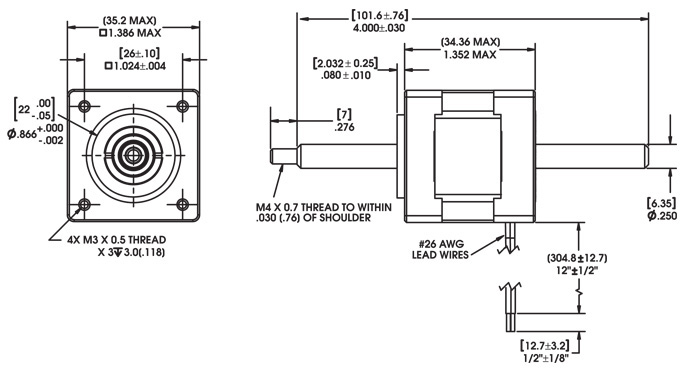

Siłowniki liniowe serii Size 14, 35000 są dostępne w trzech wersjach konstrukcyjnych – z elementami mocującymi, bez elementów mocujących oraz w wersji zewnętrznej.

Dostępne w różnych rozdzielczościach, od 0,003048 mm do 0,048768 mm na krok.

Siłownik liniowy z silnikiem krokowym serii Size 14 zapewnia siłę do 22 kg (220 N).

Typowe zastosowania obejmują sprzęt medyczny, obsługę półprzewodników, sterowanie zaworami, stoły X-Y, przyrządy ręczne lub wszędzie tam, gdzie wymagany jest precyzyjny ruch liniowy.

Zadzwoń do mnie Pytanie o produkt

Opis Pytanie o produkt

Specyfikacje:

Kąt kroku 1.8°

Nr katalogowy	Wbudowany	35H4(X)-V			35H6(X)-V
	Przesuwny	35F4(X)-V			35F6(X)-V
	Zewnętrzny	E35H4(X)-V			E35H6(X)-V
Okablowanie	Jednostki	Dwubiegunowe			Jednobiegunowe**
Kąt kroku	Kąt	1.8°
Napięcie uzwojenia	VDC	2.33	5	12	5	12
Prąd na fazę	A rms	1.25	0.57	0.24	0.57	0.24
Rezystancja na fazę	ohms (Ω)	1.86	8.8	50.5	8.8	50.5
Indukcyjność na fazę	mH	2.8	13	60	6.5	30
Pobór mocy	Watts	5.7
Bezwładność wirnika	gcm²	16
Klasa izolacji		Klasa B (Klasa F dostępna)
Waga	oz (g)	5.7 ( 162 )
Rezystancja izolacji	ohms (Ω)	20

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)
**Napęd jednobiegunowy zapewnia o około 30% mniejszy moment obrotowy niż napęd dwubiegunowy.

Skok liniowy na krok

Śruba Ø	cale	mm	kod ID
0.218″ (5.54 mm)	0.00012	0.0030*	N
	0.00024	0.0060*	K
	0.00048	0.0121*	J
	0.00096	0.0243*	Q
	0.00192	0.0487*	R
0.250″ (6.35 mm)	0.0001563	0.0039*	P
	0.0003125	0.0079*	A
	0.000625	0.0158*	B
	0.00125	0.0317*	C

Kąt kroku 0.9°:

Nr katalogowy	Wbudowany	35K4(X)-V			35K6(X)-V
	Przesuwny	35J4(X)-V			35J6(X)-V
	Zewnętrzny	E35K4(X)-V			E35K6(X)-V
Okablowanie	Jednostki	Dwubiegonowe			Jednobiegunowe**
Kąt kroku	Kąt	0.9°
Napięcie uzwojenia	VDC	2.33	5	12	5	12
Prąd na fazę	A rms	1.25	0.57	0.24	0.57	0.24
Rezystancja na fazę	ohms (Ω)	1.86	8.8	50.5	8.8	50.5
Indukcyjność na fazę	mH	2.8	13	60	6.5	30
Pobór mocy	Watts	5.7
Bezwładność wirnika	gcm²	16
Klasa izolacji		Klasa B (Klasa F dostępna)
Waga	oz (g)	5.7( 162 )
Rezystancja izolacji	ohms (Ω)	20

Skok liniowy na krok

Śruba Ø	cale	mm	kod ID
0.218″ (5.54 mm)	0.00006	0.0015*	U
	0.00012	0.0030*	N
	0.00024	0.0060*	K
	0.00048	0.0121*	J
	0.00096	0.0243*	Q
0.250″ (6.35 mm)	0.000078	0.00198*	V
	0.00015625	0.0039*	P
	0.0003125	0.0079*	A
	0.000625	0.0158*	B
