Hybrydowy aktuator liniowy Seria 11 28mm podwójny

Zobrazit produktové menu Skrýt produktové menu

Siłownik liniowy z silnikiem krokowym w rozmiarze 11 typu double stack firmy Haydon Kerk Motion Solutions to siłownik o średnicy 28 mm.

Siłowniki liniowe serii 11, 28000 typu double stack są dostępne w trzech wersjach konstrukcyjnych – z elementami mocującymi, bez elementów mocujących oraz w wersji zewnętrznej.

Dostępne w różnych rozdzielczościach, od 0,003175 mm do 0,0508 mm na krok.

Siłownik liniowy z silnikiem krokowym z serii Size 11 double stack zapewnia siłę do 30 funtów (133 N).

Typowe zastosowania obejmują sprzęt medyczny, obsługę półprzewodników, sterowanie zaworami, stoły X-Y, przyrządy ręczne lub wszędzie tam, gdzie wymagany jest precyzyjny ruch liniowy.

Zadzwoń do mnie Pytanie o produkt

Opis Pytanie o produkt

Specyfikacje:

Nr katalogowy	Wbudowany	28M4(X)-V
	Przesuwny	28L4(X)-V
	Zewnętrzny	E28M4(X)-V
Okablowanie	Jednostki	dwubiegunowe
Kąt kroku	Kąt	1.8°
Napięcie uzwojenia	VDC	2.1	5	12
Prąd na fazę	A rms	1.9	0.75	0.313
Rezystancja na fazę	ohms (Ω)	1.1	6.7	34.8
Indukcyjność na fazę	mH	1.1	5.8	35.6
Pobór mocy	Watts	7.5
Bezwładność wirnika	gcm²	13.5
Klasa izolacji		Klasa B (Klasa F dostępna)
Waga	oz (g)	5.8( 180 )
Rezystancja izolacji	ohms (Ω)	20

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.1875″ (4.76mm)	0.000125	0.0031*	7
	0.00025	0.0063*	9
	0.0005	0.0127	3
	0.001	0.0254	1
	0.002	0.0508	2

Wymiary:

CAPTIVE STEPPER MOTOR – Silnik krokowy z wbudowanym prowadzeniem

Wymiary = (mm) cale

Size 11 Double Stack Series 28000 Captive Lead-Screw Linear Actuator

NON-CAPTIVE STEPPER MOTOR – Silnik krokowy przelotowy

Wymiary = (mm) cale

Size 11 Double Stack Series 28000 Non-Captive Linear Actuator

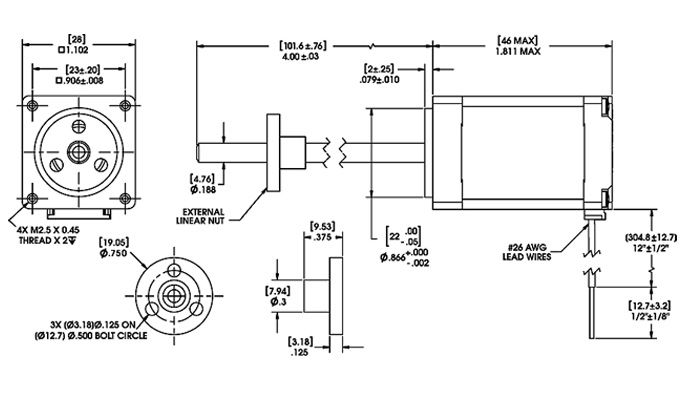

EXTERNAL STEPPER MOTOR – Zewnętrzny silnik krokowy (siłownik liniowy ze śrubą zewnętrzną).

Wymiary = (mm) cale

Size 11 Double Stack Series 28000 External Linear Actuator

External Linear Actuator
