Siłownik liniowy Dual Motion rozmiar 17 (seria 43000)

Siłowniki dwufunkcyjne Haydon Kerk™ serii 43000 (rozmiar 17) są dostępne z nieograniczoną liczbą parametrów roboczych, co pozwala na dostosowanie każdego urządzenia do konkretnych wymagań aplikacji klienta.

Ruch liniowy można zoptymalizować w oparciu o różne rozdzielczości śruby pociągowej, uzyskując skok liniowy w zakresie od 0,0015 mm do 0,0487 mm na krok.

Ruch obrotowy jest realizowany za pomocą silników o kącie kroku 1,8° lub 0,9°, zarówno w układzie pojedynczym, jak i podwójnym.

Zadzwoń do mnie Pytanie o produkt

Siłownik liniowy Dual Motion rozmiar 17 (seria 43000)

Opis Pytanie o produkt

Specyfikacje:

1.8° Single Stack (liniowy / obrotowy)

Parametr	Wartość
Seria	35H4-V / 35H6-V
Długość stosu	Single Stack
Typ uzwojenia	Bipolarne / Unipolarne
Kąt kroku	1.8°
Napięcie uzwojenia	2.33 / 5 / 12 VDC
Prąd na fazę	1.25 / 0.57 / 0.24 A
Rezystancja na fazę	1.86 / 8.8 / 50.5 Ω
Indukcyjność na fazę	2.8 / 13 / 60 mH
Moc wejściowa	5.7 W
Klasa izolacji	B (130°C), opcjonalnie F (155°C)
Masa	241 g
Rezystancja izolacji	20 MΩ


Ruch liniowy na krok		limit		Kod ID do zamówienia
cale	mm	funty	n
0.00012	0.0030*	30	133	N
0.000125	0.0031*	30	133	7
0.00015625	0.0039*	30	133	P
0.00019*	0.005	30	133	AB
0.00024	0.0060*	30	133	K
0.00025	0.0063	30	133	9
0.0003125	0.0079*	50	222	A
0.00039*	0.01	50	222	AC
0.00048	0.0121*	50	222	J
0.0005	0.0127	50	222	3
0.000625	0.0158*	50	222	B
0.00098*	0.025	50	222	AQ
0.00096	0.0243*	50	222	Q
0.00125	0.0317*	50	222	C
0.00196*	0.05	50	222	BH
0.00192	0.0487*	50	222	R
0.0025	0.0635	50	222	Y
0.00375	0.0953*	50	222	AG
0.005	0.127	50	222	Z

0.9° Single Stack (liniowy / obrotowy)

Parametr	Wartość
Seria	35K4-V / 35K6-V
Długość stosu	Single Stack
Typ uzwojenia	Bipolarne / Unipolarne
Kąt kroku	0.9°
Napięcie uzwojenia	2.33 / 5 / 12 VDC
Prąd na fazę	1.25 / 0.57 / 0.24 A
Rezystancja na fazę	1.86 / 8.8 / 50.5 Ω
Indukcyjność na fazę	2.8 / 13 / 60 mH
Moc wejściowa	5.7 W
Klasa izolacji	B (130°C), opcjonalnie F (155°C)
Masa	241 g
Rezystancja izolacji	20 MΩ


Ruch liniowy na krok		limit		Kod I.D. do zamówienia
cale	mm	funty	n
0.00006	0.0015*	30	133	U
0.0000625	0.0016*	30	133	BB
0.000078*	0.00198*	30	133	V
0.000098*	0.0025	30	133	AA
0.00012	0.0030*	30	133	N
0.000125	0.0031*	30	133	7
0.000156259	0.0039*	50	222	P
0.00019*	0.005	50	222	AB
0.00024	0.0060*	50	222	K
0.00025	0.0063*	50	222	9
0.0003125	0.0079*	50	222	A
0.00049*	0.0125	50	222	BG
0.00048	0.0121*	50	222	J
0.000625	0.0158*	50	222	B
0.00098*	0.025	50	222	AQ
0.00096	0.0243	50	222	Q
0.00125	0.0317*	50	222	C
0.001875	0.0476*	50	222	AF
0.0025	0.0635	50	222	Y
*wartości zbliżone

1.8° Double Stack (obrotowy)

Parametr	Wartość
Seria	35M4-V
Długość stosu	Double Stack
Typ uzwojenia	Bipolarne
Kąt kroku	1.8°
Napięcie uzwojenia	2.33 / 5 / 12 VDC
Prąd na fazę	2 / 0.91 / 0.38 A
Rezystancja na fazę	1.2 / 5.5 / 31.6 Ω
Indukcyjność na fazę	1.95 / 7.63 / 65.1 mH
Moc wejściowa	9.1 W
Klasa izolacji	B (130°C), opcjonalnie F (155°C)
Masa	352 g
Rezystancja izolacji	20 MΩ

0.9° Double Stack (obrotowy)

Parametr	Wartość
Seria	35P4-V
Długość stosu	Double Stack
Typ uzwojenia	Bipolarne
Kąt kroku	0.9°
Napięcie uzwojenia	2.33 / 5 / 12 VDC
Prąd na fazę	2 / 0.91 / 0.38 A
Rezystancja na fazę	1.2 / 5.5 / 31.6 Ω
Indukcyjność na fazę	1.95 / 7.63 / 65.1 mH
Moc wejściowa	9.1 W
Klasa izolacji	B (130°C), opcjonalnie F (155°C)
Masa	352 g
Rezystancja izolacji	20 MΩ

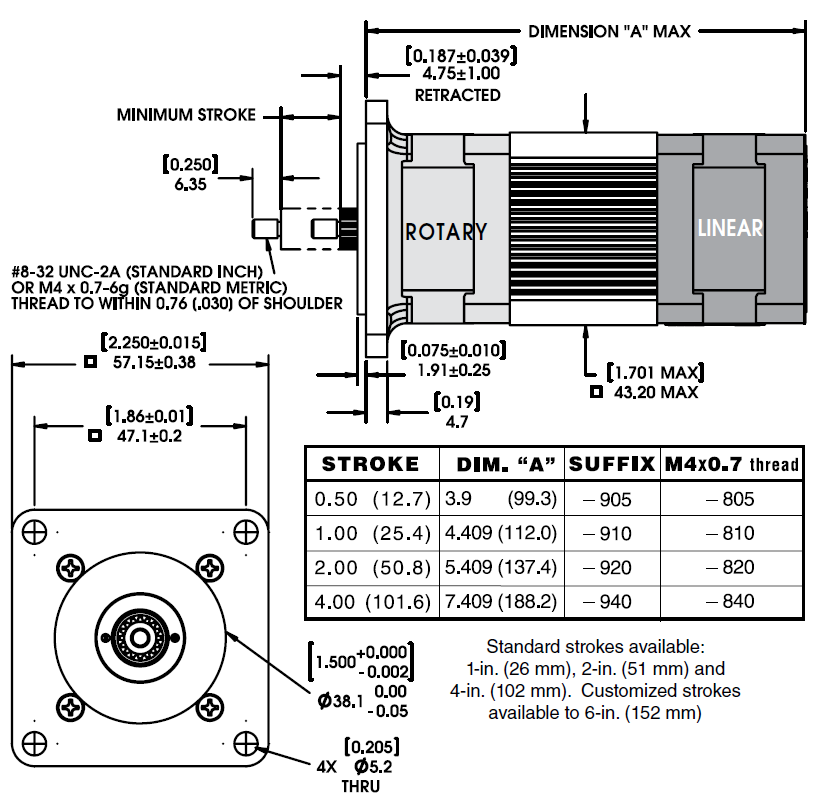

Wymiary:
