Hybrydowy aktuator liniowy wielkość 8 21 mm podwójny

Zobrazit produktové menu Skrýt produktové menu

Siłownik liniowy z silnikiem krokowym w rozmiarze 8 typu double stack firmy Haydon Kerk Motion Solutions to siłownik o średnicy 21 mm.

Siłowniki liniowe serii 8, 21000 typu double stack są dostępne w trzech wersjach konstrukcyjnych – z elementami mocującymi, bez elementów mocujących oraz w wersji zewnętrznej.

Dostępne w różnych rozdzielczościach, od 0,0025 mm do 0,04 mm na krok. Siłownik liniowy z silnikiem krokowym z serii Size 8 double stack zapewnia siłę do 7.5 kg (75 N).

Typowe zastosowania obejmują sprzęt medyczny, obsługę półprzewodników, sterowanie zaworami, stoły X-Y, przyrządy ręczne lub wszędzie tam, gdzie wymagany jest precyzyjny ruch liniowy.

Zadzwoń do mnie Pytanie o produkt

Opis Pytanie o produkt

Specyfikacje:

Nr katalogowy	Wbudowany	21M4(X)-V
	Przesuwny	21L4(X)-V
	Zewnętrzny	E21M4(X)-V
Okablowanie	Jednostki	Bipolar
Kąt kroku	Kąt	1.8°
Napięcie uzwojenia	VDC	2.5	5	7.5
Prąd na fazę	A rms	1.32	0.65	0.43
Rezystancja na fazę	ohms (Ω)	1.9	7.7	17.3
Indukcyjność na fazę	mH	0.8	3.2	6.1
Pobór mocy	Watts	6.5
Bezwładność wirnika	gcm²	2.6
Klasa izolacji		Klasa B (Klasa F dostępna)
Rezystancja izolacji	ohms (Ω)	20MΩ
Masa	oz (g)	2.4 (68)

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.14″ (3.56 mm)	0.000098*	0.0025	AA
	0.00012	0.0030*	N
	0.00019*	0.005	AB
	0.00024	0.006*	K
	0.00039*	0.01	AC
	0.00048	0.0121*	J
	0.00078*	0.02	AD
	0.00157*	0.04	AE
	0.00157*	0.04	AE

* Wartości skrócone

Wymiary:

CAPTIVE STEPPER MOTOR – Silnik krokowy z wbudowanym prowadzeniem

Wymiary = (mm) cale

Size 8 Double Stack Series 21000 Captive Lead-Screw Linear Actuator

Size 8 Double Stack Captive Dwg

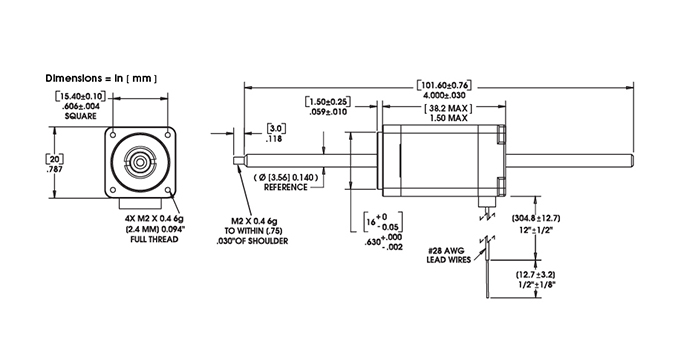

NON-CAPTIVE STEPPER MOTOR – Silnik krokowy przelotowy

Wymiary = (mm) cale

Size 8 Series 21000 Non-Captive Linear Actuator

Size 8 Double Stack Non-Captive Dwg

EXTERNAL STEPPER MOTOR – Zewnętrzny silnik krokowy (siłownik liniowy ze śrubą zewnętrzną).

Wymiary = (mm) cale

Size 8 Series 21000 External Linear Actuator

Size 8 Double Stack External Linear Actuator Dwg
