Model Size 17 firmy Haydon Kerk Motion Solutions to siłownik liniowy z silnikiem krokowym o średnicy 43 mm.

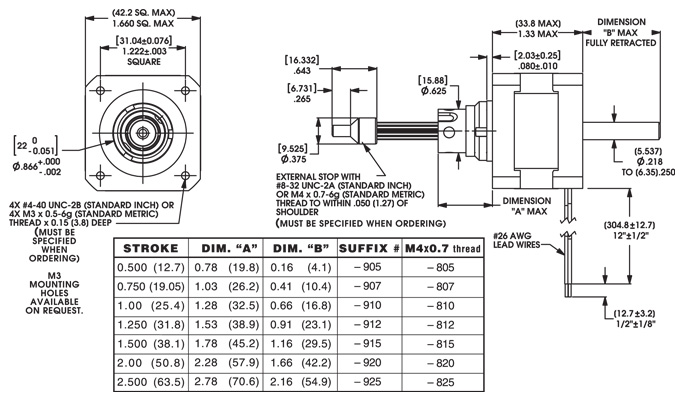

Siłowniki liniowe serii Size 17, 43000 są dostępne w trzech wersjach konstrukcyjnych – z elementami mocującymi, bez elementów mocujących oraz w wersji zewnętrznej.

Dostępne w różnych rozdzielczościach, od 0,001524 mm do 0,048768 mm na krok.

Siłownik liniowy z silnikiem krokowym serii Size 17 zapewnia siłę do 50 funtów (220 N).

Typowe zastosowania obejmują sprzęt medyczny, obsługę półprzewodników, sterowanie zaworami, stoły X-Y, przyrządy ręczne lub wszędzie tam, gdzie wymagany jest precyzyjny ruch liniowy.

Zadzwoń do mnie Pytanie o produkt

Opis Pytanie o produkt

Specyfikacje:

Kąt kroku 1.8°

Nr katalogowy	Wbudowany	43H4(X)-V			43H6(X)-V
	Przesuwny	43F4(X)-V			43F6(X)-V
	Zewnętrzny	E43H4(X)-V			E43H6(X)-V
Okablowanie	Jednostki	Bipolar			Unipolar**
Kąt kroku	Kąt	1.8°
Napięcie uzwojenia	VDC	2.33	5	12	5	12
Prąd na fazę	A rms	1.5	0.70	0.29	0.70	0.29
Rezystancja na fazę	ohms (Ω)	1.56	7.2	41.5	7.2	41.5
Indukcyjność na fazę	mH	1.9	8.7	54	4.4	27
Pobór mocy	Watts	7
Bezwładność wirnika	gcm²	37
Klasa izolacji		Klasa B (Klasa F dostępna)
Waga	oz (g)	8.5 (241)
Rezystancja izolacji	ohms (Ω)	20

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)
**Napęd jednobiegunowy zapewnia o około 30% mniejszy moment obrotowy niż napęd dwubiegunowy.

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.218″ (5.54 mm)	0.00012	0.0030*	N
	0.00024	0.0060*	K
	0.00048	0.0121*	J
	0.00096	0.0243*	Q
	0.00192	0.0487*	R
0.250″ (6.35 mm)	0.0001563	0.0039*	P
	0.0003125	0.0079*	A
	0.000625	0.0158*	B
	0.00125	0.0317*	C

Kąt kroku 0.9°:

Nr katalogowy	Wbudowany	43K4(X)-V			43K6(X)-V
	Przesuwny	43J4(X)-V			43J6(X)-V
	Zewnętrzny	E43K4(X)-V			E43K6(X)-V
Okablowanie	Jednostki	Bipolar			Unipolar**
Kąt kroku	Kąt	0.9°
Napięcie uzwojenia	VDC	2.33	5	12	5	12
Prąd na fazę	A rms	1.5	0.70	0.29	0.70	0.29
Rezystancja na fazę	ohms (Ω)	1.56	7.2	41.5	7.2	41.5
Indukcyjność na fazę	mH	2.6	12	70	6	35
Pobór mocy	Watts	7
Bezwładność wirnika	gcm²	37
Klasa izolacji		Class B (Class F available)
Waga	oz (g)	8.5 (241)
Rezystancja izolacji	ohms (Ω)	20

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.218″ (5.54 mm)	0.00006	0.0015*	U
	0.00012	0.0030*	N
	0.00024	0.0060*	K
	0.00048	0.0121*	J
	0.00096	0.0243*	Q
0.250″ (6.35 mm)	0.000078*	0.00198*	V
	0.00015625	0.0039*	P
	0.0003125	0.0079*	A
	0.000625	0.0158*	B
