Hybrydowy siłownik liniowy serii 16000 rozmiaru 6 (16 mm) to najnowszy dodatek do oferty miniaturowych silników i nasz najmniejszy jak dotąd hybrydowy siłownik liniowy.

Zaprojektowany z myślą o inżynierach borykających się z rygorystycznymi ograniczeniami wymiarowymi, siłownik rozmiaru 6 umożliwia uzyskanie precyzyjnego ruchu liniowego w ultrakompaktowych urządzeniach bez utraty wydajności.

Zadzwoń do mnie Pytanie o produkt

Opis Pytanie o produkt

Specyfikacja:

Nr katalogowy	Wbudowany	16B4(X)-V
	Przesuwny	16A4(X)-V
	Zewnętrzny	E16B4(X)-V
Okablowanie	Jednostki	Bipolarny
Kąt kroku	Kąt	3°
Napięcie uzwojenia	VDC	5	7.5	12
Prąd na fazę	A rms	0.46	0.31	0.19
Rezystancja na fazę	ohms (Ω)	10.8	24.2	63.2
Indukcyjność na fazę	mH	1.65	3.65	9.4
Pobór mocy	Watts	4.6
Bezwładność wirnika	gcm²	1.08
Klasa izolacji		klasa H
Rezystancja izolacji	ohms (Ω)	20MΩ
Masa	oz (g)	1.37 oz (39)

Silniki standardowe należą do klasy H i są przystosowane do maksymalnej temperatury 180°C

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.14″ (3.56 mm)	0.0001	0.00254	GE**
	0.0002	0.00508	GF
	0.0004	0.01016	DZ
	0.0008	0.02032	CT
	0.000164	0.004167	GG**
	0.000328	0.008333	GH
	0.000656	0.016667	GJ
	0.001312	0.033333	GK
	0.002625	0.066667	GL

Wymiary:

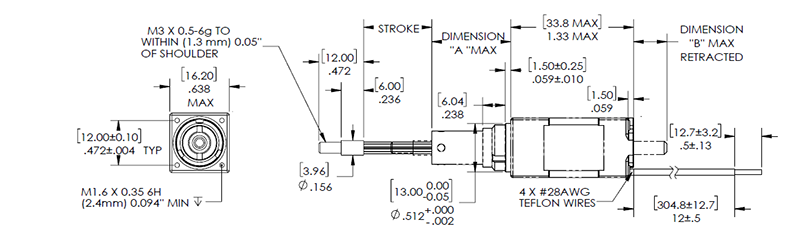

WBUDOWANY STEPPER MOTOR
Wymiary = (mm) cale

Size 6 Series 16000 Captive Lead-Screw Linear Actuator

Size 6, Captive Linear Actuator

Krok	Wymiar „A“	Wymiar „B“	Końcówka #
0.354 (9.0)	0.437 (11.10)	0.062 (1.58)	-904
0.500 (12.7)	0.583 (14.81)	0.208 (5.28)	-905
0.750 (19.05)	0.833 (21.16)	0.458 (11.63)	-907
1.000 (25.4)	1.083 (27.51)	0.708 (17.98)	-910
1.250 (31.8)	1.333 (33.86)	0.958 (24.33)	-912
1.500 (38.1)	1.583 (40.21)	1.208 (30.68)	-915
1.750 (44.45)	1.833 (46.56)	1.458 (37.03)	-917
2.000 (50.8)	2.083 (52.91)	1.708 (43.38)	-920

PRZESUWNY STEPPER MOTOR
wymiary = (mm) cale

Size 6 Series 16000 Non-Captive Linear Actuator

Size 6, Non-Captive Linear Actuator

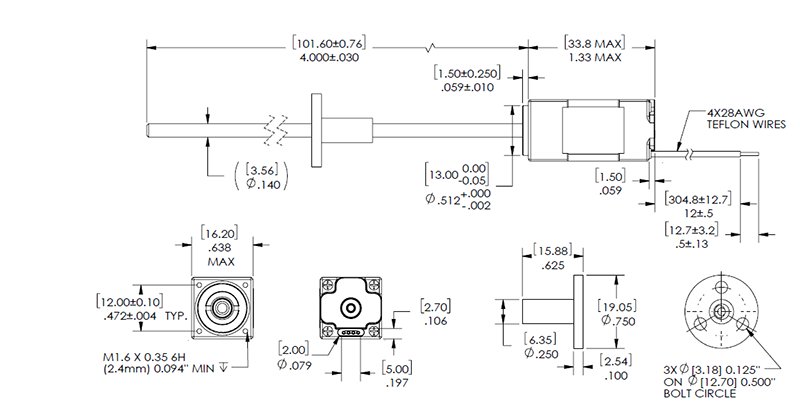

ZEWNĘTRZNY STEPPER MOTOR
wymiary = (mm) cale

Size 6 Series 16000 External Linear Actuator

Size 6, External Linear Actuator

Dobór kodu:

–

7.5

–

910

Przedrostek

(użyć, jeśli poniższe jest wymagane)

Numer serii

Oznaczenie

Styl

Ozwojenie

Identyfikator kodu
Rozdzielczość po przemieszczeniu/krok

Napięcie

Końcówka

E = External: Zewnętrzny (siłownik ze śrubą zewnętrzną i ruchomą nakrętką).

K = External with 40° thread form: Zewnętrzny z gwintem 40° (specjalny profil gwintu, często stosowany dla zwiększenia wydajności lub trwałości).

P = Proximity Sensor: Czujnik zbliżeniowy (wykrywa obecność elementu bez kontaktu fizycznego).

S = Home Position Switch: Przełącznik pozycji bazowej (czujnik „zerowania” lub krańcówka bazująca, pozwalająca systemowi określić punkt startowy).

16=16000 (Numery seryjne
odpowiadają przybliżonej szerokości korpusu silnika)

A= 3° Non-captive
B= 3° WbudowanyE/K= Zewnętrzny

4=Bipolar
(4 wire)

*GE=0.0001-in (0.00254)
GF=0.0002-in (0.00508)
DZ=0.0004-in (0.01016)
GG*=0.000164-in (0.004167)
GH=0.000328-in (0.008333)
GJ=0.000656-in (0.016667)
GK=0.001312-in (0.033333)
GL=0.002625-in (0.066667)

*TFE nie dostępne

05=5 VDC
7.5=7.5VDC
12=12 VDCDostępne specjalne napięcia

Przykład:
910=1 cal
(Zobacz tabelę skoków na stronie produktu serii silników Captive.)
Sufiks oznacza również:
800=system metryczny
900=przesuw liniowy zewnętrzny ze smarem i nakrętką kołnierzową – XXX=sufiks zastrzeżony, przypisany do konkretnego zastosowania klienta. Identyfikator może odnosić się zarówno do części standardowej, jak i niestandardowej.
