Hybrydowy aktuator liniowy Seria 6 16 mm podwójny

Zobrazit produktové menu Skrýt produktové menu

Seria 16000, wielkość 6, konstrukcja dwuwarstwowa, hybrydowy siłownik liniowy 16 mm zapewnia większą siłę wyjściową w porównaniu z konstrukcją jednowarstwową

Zadzwoń do mnie Pytanie o produkt

Opis Pytanie o produkt

Seria 16000, wielkość 6 Double Stack, to najnowszy dodatek do naszej wielokrotnie nagradzanej linii miniaturowych silników i najbardziej kompaktowy hybrydowy siłownik liniowy firmy HKP. Wraz z miniaturyzacją sprzętu inżynierowie muszą zapewnić wysoką wydajność w ograniczonych przestrzeniach. Jego kompaktowa rama o szerokości 16 mm zapewnia zwiększoną siłę i ruch, co idealnie sprawdza się w pipetowaniu, obsłudze płynów, optyce i fotonice.

Specyfikacje:

Nr katalogowy	Wbudowany	16D4(X)-V
	Przesuwny	16C4(X)-V
	Zewnętrzny	E16D4(X)-V
Okablowanie	Jednostki	Bipolarny
Kąt kroku	Kąt	3°
Napięcie uzwojenia	VDC	5	7.5	12
Prąd na fazę	A rms	0.46	0.31	0.19
Rezystancja na fazę	ohms (Ω)	10.8	24.2	63.2
Indukcyjność na fazę	mH	1.65	3.65	9.4
Pobór mocy	Watts	4.6
Bezwładność wirnika	gcm²	1.08
Klasa izolacji		Klasa H
Rezystancja izolacji	ohms (Ω)	20MΩ
Masa	oz (g)	1.37 oz (39)

Silniki standardowe należą do klasy H i są przystosowane do maksymalnej temperatury 180°C

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.14″ (3.56 mm)	0.0001	0.00254	GE**
	0.0002	0.00508	GF
	0.0004	0.01016	DZ
	0.0008	0.02032	CT
	0.000164	0.004167	GG**
	0.000328	0.008333	GH
	0.000656	0.016667	GJ
	0.001312	0.033333	GK
	0.002625	0.066667	GL

Wymiary:

CAPTIVE STEPPER MOTOR – Silnik krokowy z wbudowanym prowadzeniem
Wymiary = (mm) cale

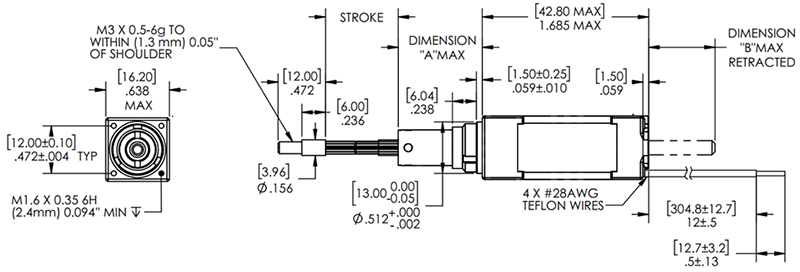

Size 6 Series 16000 Double Stack Captive Lead-Screw Linear Actuator

size-6-ds-captive linear actuator

Skok	Wymiar „A“	Wymiar“B“	Końcówka #
0.354 (9.0)	0.437 (11.10)	0.000 (0.00)	-904
0.500 (12.7)	0.583 (14.81)	0.011 (0.28)	-905
0.750 (19.05)	0.833 (21.16)	0.261 (6.63)	-907
1.000 (25.4)	1.083 (27.51)	0.511 (12.98)	-910
1.250 (31.8)	1.333 (33.86)	0.761 (19.33)	-912
1.500 (38.1)	1.583 (40.21)	1.011 (25.68)	-915
2 (50.8)	2.083 (52.91)	1.078 (43.38)	-920

NON-CAPTIVE STEPPER MOTOR – Silnik krokowy przelotowy
Wymiary = (mm) cale

Size 6 Series 16000 Double Stack Non-Captive Linear Actuator

size-6-ds-non-captive-linear-actuator

EXTERNAL STEPPER MOTOR – Zewnętrzny silnik krokowy (siłownik liniowy ze śrubą zewnętrzną).

Wymiary = (mm) cale

Size 6 Series 16000 Double Stack External Linear Actuator

size-6-ds-external-linear-actuator
