Hybrydowy aktuator liniowy Seria 11 28mm

Zobrazit produktové menu Skrýt produktové menu

Model 11 firmy Haydon Kerk Motion Solutions to siłownik liniowy z silnikiem krokowym o średnicy 28 mm.

Siłowniki liniowe serii Size 11, 28000 są dostępne w trzech wersjach konstrukcyjnych – z elementami mocującymi, bez elementów mocujących oraz w wersji zewnętrznej.

Dostępne w różnych rozdzielczościach, od 0,003175 mm do 0,0508 mm na krok. Siłownik liniowy z silnikiem krokowym serii Size 11 zapewnia siłę do 9 kg (90 N).

Typowe zastosowania obejmują sprzęt medyczny, obsługę półprzewodników, sterowanie zaworami, stoły X-Y, przyrządy ręczne lub wszędzie tam, gdzie wymagany jest precyzyjny ruch liniowy.

Zadzwoń do mnie Pytanie o produkt

Opis Pytanie o produkt

Specyfikacje:

Nr katalogowy	Wbudowany	28H4(X)-V			28H6(X)-V
	Przesuwny	28F4(X)-V			28F6(X)-V
	Zewnętrzny	E28H4(X)-V			E28H6(X)-V
Okablowanie	Jednostki	dwubiegunowy			jednobiegunowy**
Kąt kroku	Kąt	1.8°
Napięcie uzwojenia	VDC	2.1	5	12	5	12
Prąd na fazę	A rms	1.0	0.42	0.18	0.42	0.18
Rezystancja na fazę	ohms (Ω)	2.1	11.9	68.6	11.9	68.6
Indukcyjność na fazę	mH	1.5	6.7	39	3.3	19.5
Pobór mocy	Watts	4.2
Bezwładność wirnika	gcm²	9
Klasa izolacji		Klasa B (Klasa F dostępna)
Waga	oz (g)	4.2( 119 )
Rezystancja izolacji	ohms (Ω)	20

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)
**Napęd jednobiegunowy zapewnia o około 30% mniejszy moment obrotowy niż napęd dwubiegunowy.

Skok liniowy na krok
Śruba Ø	cale	mm	kod ID
0.1875″ (4.76mm)	0.000125	0.0031*	7
	0.00025	0.0063*	9
	0.0005	0.0127	3
	0.001	0.0254	1
	0.002	0.0508	2

* Wartości skrócone

Wymiary:

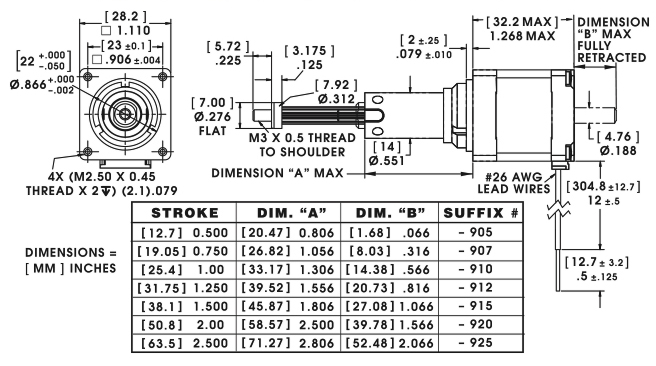

CAPTIVE STEPPER MOTOR – Silnik krokowy z wbudowanym prowadzeniem

Wymiary = (mm) cale

Size 11 Series 28000 Captive Lead-Screw Linear Actuator

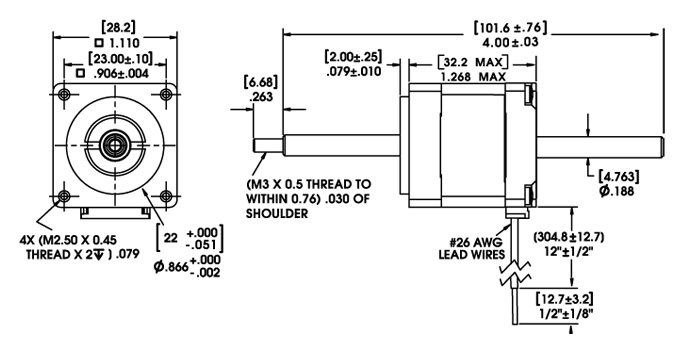

NON-CAPTIVE STEPPER MOTOR – Silnik krokowy przelotowy

Wymiary = (mm) cale

Size 11 Series 28000 Non-Captive Linear Actuator

Non-Captive Linear Actuator

EXTERNAL STEPPER MOTOR – Zewnętrzny silnik krokowy (siłownik liniowy ze śrubą zewnętrzną).

Wymiary = (mm) cale

Size 11 Series 28000 External Linear Actuator

Size 11 External Linear Actuator dwg
