Siłownik liniowy z silnikiem krokowym Can-Stack seria Z26000 26mm

Seria Z26000 firmy Haydon Kerk Motion Solutions to siłowniki liniowe z silnikiem krokowym o średnicy 26 mm.

Siłowniki liniowe serii Z26000 są dostępne w trzech wersjach konstrukcyjnych – z silnikiem wbudowanym, z silnikiem zewnętrznym oraz w wersji z silnikiem umieszczonym na zewnątrz.

Dostępne w różnych rozdzielczościach, od 0,013 mm do 0,102 mm na krok.

Siłowniki liniowe z serii Z26000 z silnikiem krokowym mogą być łączone w stosy i zapewniają siłę do 18 funtów (80 N).

Zastosowania obejmują oprzyrządowanie medyczne, sprzęt biurowy, urządzenia gospodarstwa domowego, optykę, automatyzację maszyn i inne zautomatyzowane urządzenia, które wymagają precyzyjnych, zdalnie sterowanych ruchów liniowych.

Zadzwoń do mnie Pytanie o produkt
Opis Pytanie o produkt

Specyfikacje:

Nr katalogowy Wbudowany Z2644(X)-V Z2654(X)-V
Przesuwny Z2634(X)-V Z2684(X)-V
Zewnętrzny Z2644(X)-V Z2654(X)-V
Okablowanie Jednostki Bipolarny
Kąt kroku Kąt 7.5° 15°
Napięcie uzwojenia VDC 5 12 5 12
Prąd na fazę A rms .34 .14 .34 .14
Rezystancja na fazę ohms (Ω) 14.7 84 14.7 84
Indukcyjność na fazę mH 8.5 55 6.7 44
Pobór mocy Watts 3.4
Bezwładność wirnika gcm2 1.4
Klasa izolacji klasa B (75°C przyrost)
Masa oz (g) 1.2( 34 )
Rezystancja izolacji ohms (Ω) 20

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)

Przesuw liniowy / Skok

Kąt skoku cale mm kod ID
7.5 0.0005 0.013 3
0.001 0.0254 1
0.002 0.051 2
15 0.00164 0.04166 AS
0.002 0.051 2
0.004 0.102 4



Part No. Wbudowany Z2646(X)-V Z2656(X)-V
Przesuwny Z2636(X)-V Z2686(X)-V
Zewnętrzny Z2646(X)-V Z2656(X)-V
Okablowanie Jednostki Unipolarny
Kąt kroku Kąt 7.5° 15°
Napięcie uzwojenia VDC 5 12 5 12
Prąd na fazę A rms .34 .14 .34 .14
Rezystancja na fazę ohms (Ω) 14.7 84 14.7 84
Indukcyjność na fazę mH 4.3 24 3.4 19
Pobór mocy Watts 3.4
Bezwładność wirnika gcm2 1.4
Klasa izolacji klasa B (75°C przyrost)
Masa oz (g) 1.2 (34)
Rezystancja izolacji ohms (Ω) 20

Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)

Przesuw liniowy / Skok

Kąt skoku cale mm kod ID
7.5 0.0005 0.013 3
0.001 0.0254 1
0.002 0.051 2
15 0.00164 0.04166 AS
0.002 0.051 2
0.004 0.102 4

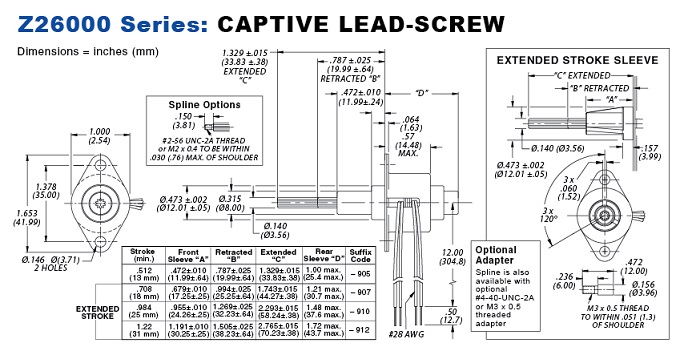

Wymiary:

 Non-Captive Shaft

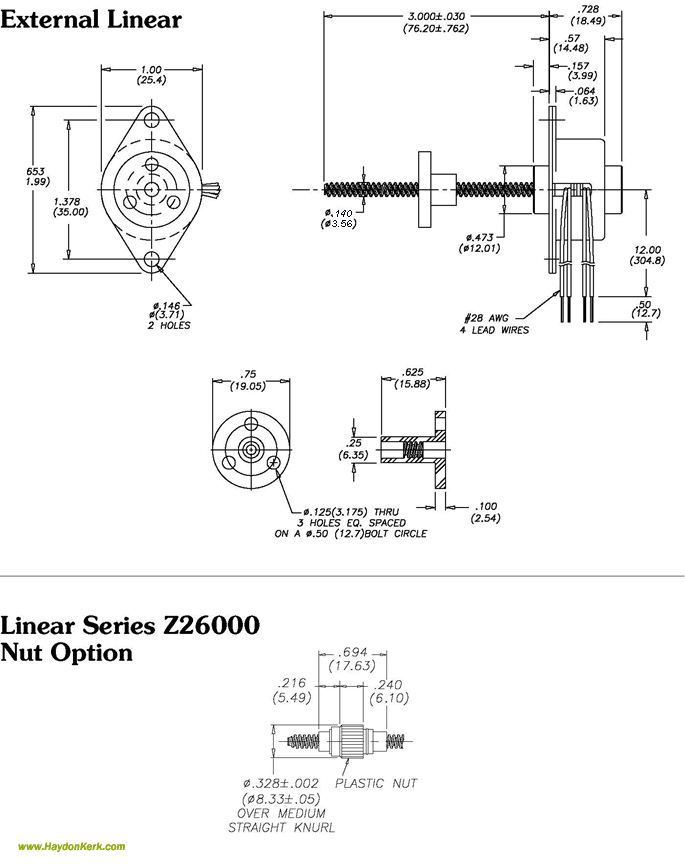

 External
