Hybrydowy aktuator liniowy Seria 23 57mm Podwójny
Siłownik liniowy z silnikiem krokowym w rozmiarze 23 typu double stack firmy Haydon Kerk Motion Solutions to siłownik o długości 57 mm.
iłowniki liniowe serii 57000 w rozmiarze 23 typu double stack są dostępne w trzech wersjach: z elementami mocującymi, bez elementów mocujących oraz w wersji zewnętrznej.
Dostępne w różnych rozdzielczościach, od 0,0127 mm do 0,127 mm na krok.
Siłownik liniowy z silnikiem krokowym z serii Size 23 double stack zapewnia siłę do 88.9 kg (890 N).
Typowe zastosowania obejmują sprzęt medyczny, obsługę półprzewodników, sterowanie zaworami, stoły X-Y, przyrządy ręczne lub wszędzie tam, gdzie wymagany jest precyzyjny ruch liniowy.
Specyfikacje:
| Nr katalogowy | Wbudowany | 57M4(X)-V | ||
| Przesuwny | 57L4(X)-V | |||
| Zewnętrzny | E57M4(X)-V | |||
| Okablowanie | Jednostki | Dwubiegunowe | ||
| Kąt kroku | Kąt | 1.8° | ||
| Napięcie uzwojenia | VDC | 3.25 | 5 | 12 |
| Prąd na fazę | A rms | 3.32 | 2.16 | 0.9 |
| Rezystancja na fazę | ohms (Ω) | 0.98 | 2.31 | 13.33 |
| Indukcyjność na fazę | mH | 2.3 | 7.6 | 35 |
| Pobór mocy | Watts | 21.6 | ||
| Bezwładność wirnika | gcm2 | 332 | ||
| Klasa izolacji | Klasa B (Klasa F dostępna) | |||
| Waga | oz (g) | 32( 958) | ||
| Rezystancja izolacji | ohms (Ω) | 20 | ||
Silniki standardowe należą do klasy B, co oznacza, że ich maksymalna temperatura wynosi 130°C (155°C w przypadku klasy F)
| Skok liniowy na krok | |||
| Śruba Ø | cale | mm | kod ID |
| 0.375″ (9.53 mm) | 0.0005 | 0.0127 | 3 |
| 0.001 | 0.0254 | 1 | |
| 0.002 | 0.0508 | 2 | |
| 0.0025 | 0.0635 | Y | |
| 0.005 | 0.127 | Z | |
*wartości zbliżone
Wymiary:

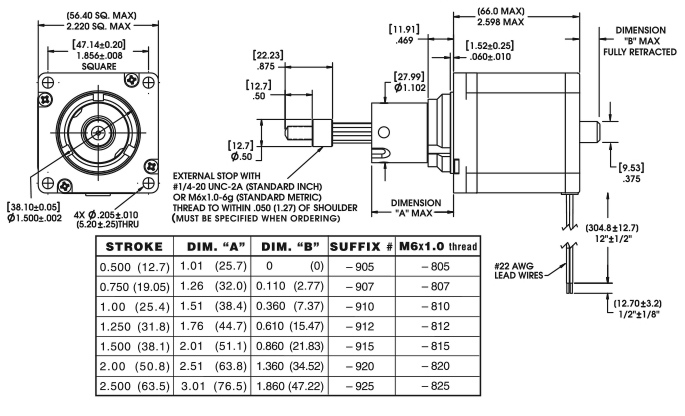

CAPTIVE STEPPER MOTOR – Silnik krokowy z wbudowanym prowadzeniem
Wymiary = (mm) cale
Size 23 Double Stack Series 57000 Captive Lead-Screw Linear Actuator
NON-CAPTIVE STEPPER MOTOR – Silnik krokowy przelotowy
Wymiary = (mm) cale
Size 23 Double Stack Series 57000 Non-Captive Linear Actuator
EXTERNAL STEPPER MOTOR – Zewnętrzny silnik krokowy (siłownik liniowy ze śrubą zewnętrzną).
Wymiary = (mm) cale
Size 23 Double Stack Series 57000 External Linear Actuator
